串口屏定義2022最新版，告訴你什么是串口屏
2022-07-12
串口屏，可組態方式二次開發的智能串口控制顯示屏，是指帶有串口通信的TFT彩色液晶屏顯示控制模組，可以連接PLC、變頻器、溫控儀表、數據采集模塊等外部設備，利用顯示屏顯示相關數據，通過觸摸屏、按鍵、鼠標等輸入單元寫入參數或者輸入操作指令，進而實現用戶與機器進行信息交互。
串口屏產品一般由串口屏硬件設備和串口屏操作軟件兩部分組成：

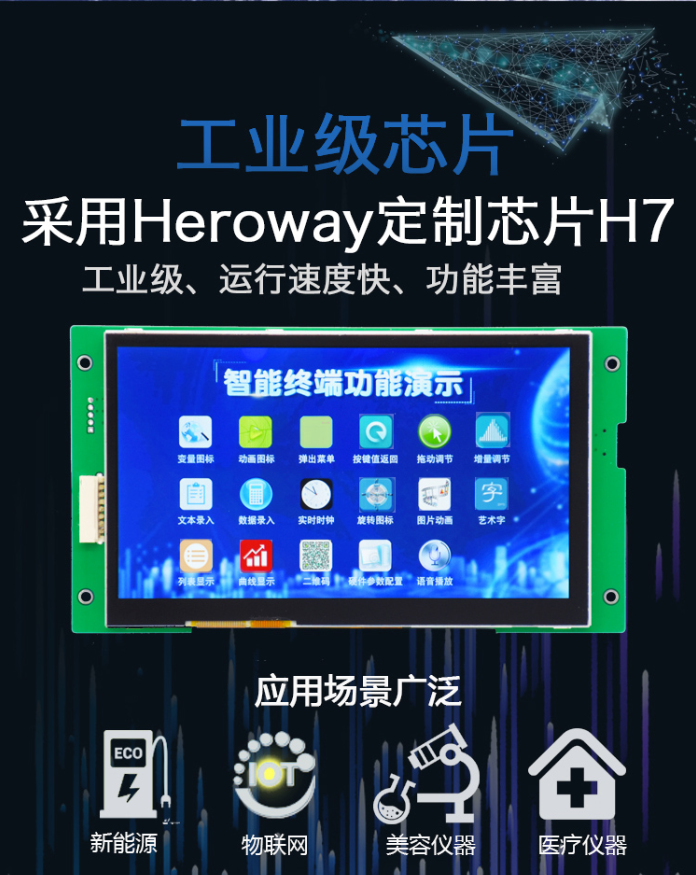

硬件部分包括處理器、液晶屏、觸摸板、FLASH存儲、RS232或485串口芯片、音視頻解碼芯片、SD卡槽等構成，部分型號包含WIFI、4G、藍牙、語音識別、人臉識別、指紋識別等模塊，其中處理器的性能決定了串口屏產品的性能高低，是串口屏的核心單元。
操作軟件一般分為兩部分，即“運行于串口屏硬件中的系統軟件”和“運行于PC機 Windows 操作系統下的畫面組態軟件”。使用者必須先使用串口屏的畫面組態軟件制作“工程文件”，再通過 PC機和串口屏的串口、SD卡、U盤等，把編制好 的“工程文件”下載到串口屏的處理器和FLASH中運行。
串口屏的系統軟件用于驅動整個硬件協同工作，包括對“工程文件”進行解析、加載、運行、刷新界面，同時解析串口通 訊、觸摸屏的操作，數據處理，數據存儲等，并通過串口、WIFI、4G、藍牙通信，語音識別、人臉識別、指紋識別等外設做出響應等。
畫面組態軟件是配套串口屏使用，不同品牌的串口屏組態軟件不同，組態軟件VisualTFT，使用戶以組態方式開發串口屏的顯示控制程序。
串口屏硬件方案：
基于STM32 MCU+FPGA的基本型系列串口屏
基于ITE9854、ITE976、ITE9866的物聯型系列串口屏
（3）基于ADSTAR的F系列串口屏
（4）基于全志F1C100S的醫療級M系列串口屏
串口屏系統軟件：基于不同的串口屏硬件開發出配套的系統軟件，系統軟件主要由顯示驅動模塊、工程文件解析模塊、觸摸屏驅動模塊、串口通信模塊、指令解析模塊、存儲模塊等組成，各模塊共同配合完成對“工程文件”解碼，對工程配置、圖片、視頻、LUA腳本等解析執行；串口通信模塊內部實現大彩組態協議、MODBUS協議、三菱FX2N協議等各種標準協議。
畫面組態軟件：VisualTFT是基于MFC開發的組態軟件，包含完善的串口屏開發套件，支持所有系列型號的工程創建，提供豐富的組態控件、界面編輯、變量、邏輯處理、MINIC腳本、LUA腳本、多語言設置、工程配置等工程功能，指令助 手器、圖標生成器、字庫生成器、音頻轉換器等各類工具，更具有串口屏行業創新的直接仿真運行的“虛擬串口屏”，提供詳實的幫助文檔、工程DEMO、在線文檔等。
