串口屏因開發界面簡單被多個行業廣泛使用。

串口屏到底是什么呢？

介紹：

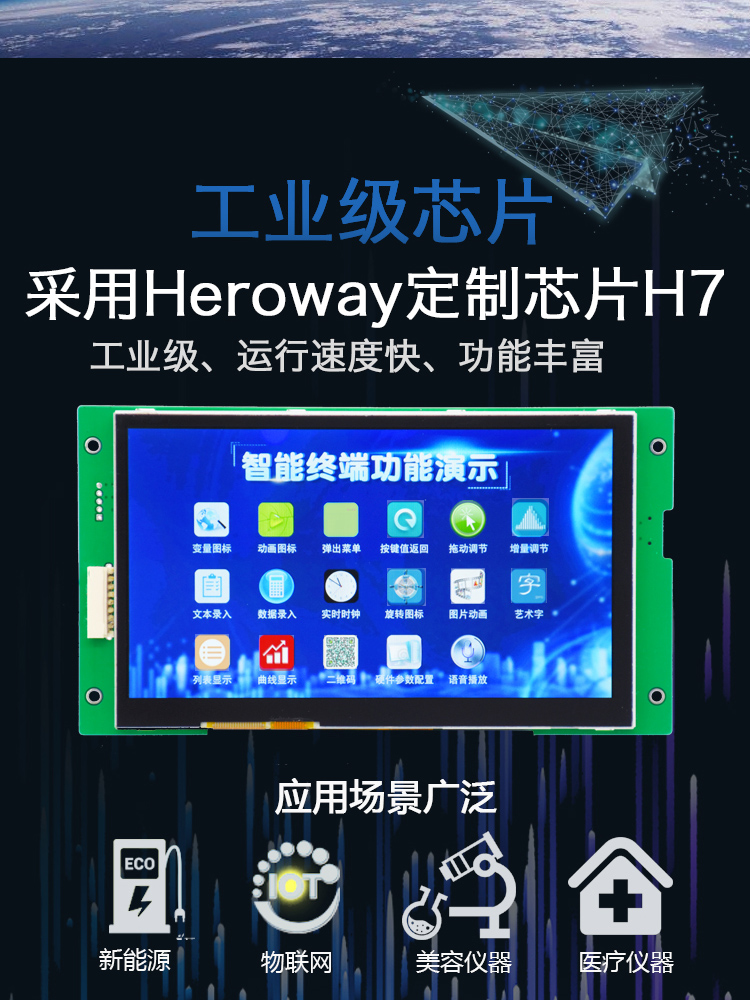

串口屏也稱智能TFT液晶模塊(Smart LCD)是專為工業顯示應用而設計的TFT液晶顯示模塊。

模塊自帶主控IC、Flash存儲器、實時嵌入式操作系統,客戶主機可把要存儲的數據(如背景圖、圖標等)存儲到屏的flash中,屏可直接調用顯示無需主機干預,數據通信量大大減少?gòu)亩岣吡丝垢蓴_性且節省了客戶主機的硬件資源。

使用串口屏可極大簡化界面設計,通過配套提供的PC端的組態軟件”Graphics Editor”, 可簡單、快速設計出液晶屏上的操作界面(即UI), 在設計界面過程完全不需要寫程序代碼。

性能參數：

> 工業級TFT

> 尺  寸: 3.5”, 4.3”, 5.0”, 5.6”, 6.8”, 7.0”, 8.0”, 9.0”, 10.1”, 10.4”

> 色  彩: 64k色(16bit)

> 亮  度: 高亮度/普通亮度 可選

> 通信接口: RS232 / RS485 可選

> 供電電壓: 5V ~ 26.0V

> 存  儲: 256Mbyte高速Flash存儲器(可存儲1000幅畫面)

> 觸摸屏: 電阻屏/電容屏 可選

> 工作溫度: -20° ~ +70°

> 存儲溫度: -30° ~ +80°

> EMC標準: 4級

基本功能：

> 支持觸摸按鈕、文本顯示、數字、變量圖標、進度條、曲線、表盤、動畫、二維碼、日期時間、自定義繪圖等控件。

> 支持ASCII、中文(GB2312、GBK、BIG5)、韓文、俄文、日文等20余國家字符集。

> 支持多語言字庫自由切換。

> 支持把PC中的任意字體生成屏可使用的字庫。

> 支持英文鍵盤、數字鍵盤、中文鍵盤、日期時間錄入鍵盤、密碼鍵盤等，鍵盤可自定義任何風格樣式。

> 支持彈出菜單、彈出提示窗口等, 可自定義任意風格的彈出窗口。

> 支持U盤更新界面(OTG方式)和PC下載界面。

> 支持屏保設定、蜂鳴器設定。

> 支持RTC時鐘設定和保存(需裝電池)。

> 支持多工程界面切換。

> 支持模塊加密,防止界面被抄襲。

> 界面設計所見所得。

開發步驟：

(1)設計界面

    安裝組態軟件->建立工程->導入素材->編輯控件參數

(2)下載界面

    屏連接PC一鍵下載 或  使用U盤方式更新界面

(3)通    信

    按指令格式寫主板與屏通信程序->主板與屏連接并交互通信
