RS232串行通信接口

先說一下RS232的接口標準，RS-232接口符合美國電子工業聯盟(EIA)制定的串行數據通信的接口標準，被廣泛用于計算機串行接口外設連接，像有些老式PC機上就配置有RS232接口。

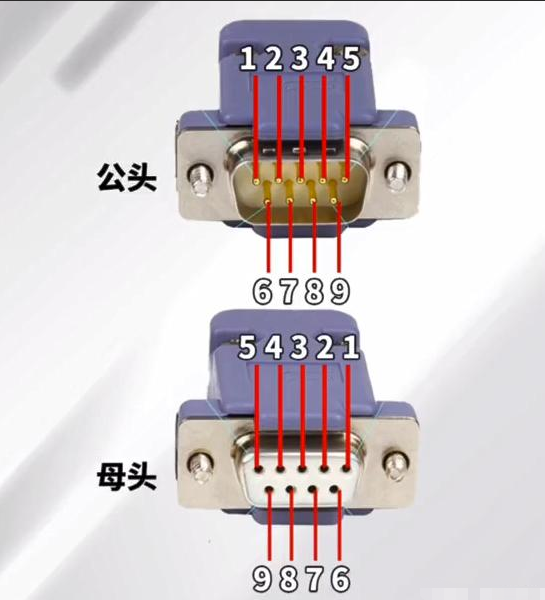

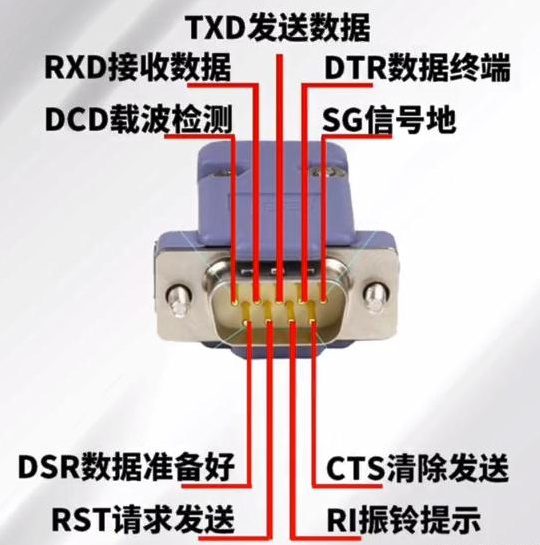

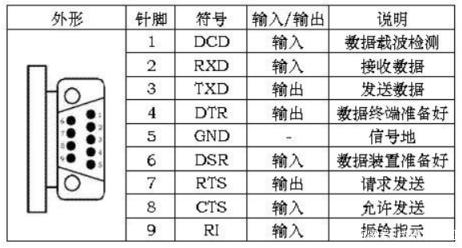

最初RS232標準物理接口是25個引腳的，因?yàn)槌Ｓ玫氖?個引腳，后來就基本采用DB9連接器了，下面我們看一下RS232的DB9連接器的引腳定義。

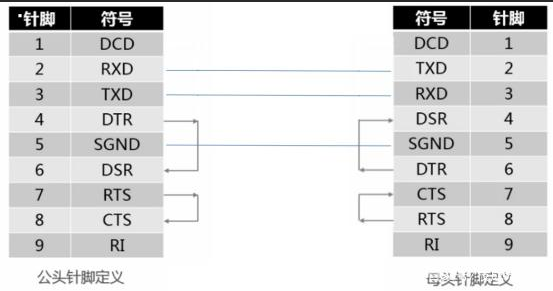

在DB9的9個引腳中，并不是所有的信號端都使用的，比如說RTS/CTS只有在半雙工方式中作發送和接收時的切換用，而在全雙工方式中，因配置雙向通道所以不需要。一般來說，在全雙工方式中RS232標準接線只要三條線就足夠了，兩根數據信號線TXD/RXD，一根信號地線GND。雙方連接的方式是將TXD和RXD交叉連接，信號地直接相接，然后將各自的RTS/CTS，DSR/DTR短接，將DCD和RI懸空就可以。

RS485串行通信接口

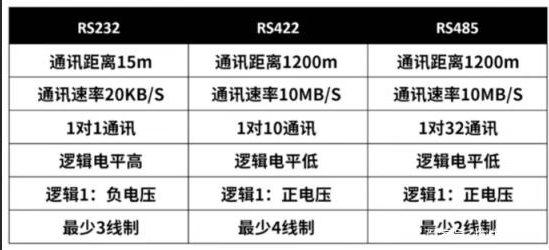

為改進RS232通信距離短、速率低的缺點，EIA在基于RS422的基礎上制定了RS485接口標準。RS485是平衡發送和差分接收，因此具有抑制共模干擾的能力，它的最大傳輸距離為1200米，實際可達3000米，傳輸速率最高可達10Mbit/s。所以，一般在要求通信距離為幾十米到上千米時，會廣泛采用RS-485串行通信。
RS-485采用半雙工工作方式，允許在簡單的一對屏蔽雙絞線上進行多點、雙向通信，不過任何時候只能有一點處于發送狀態，因此，發送電路須由使能信號加以控制。
與RS232不同的是，RS485的工作方式是差分工作方式，所謂差分工作方式，是指在一堆雙絞線中，一條定義為A，一條定義為B。通常情況下，發送驅動器A、B之間的正電平在+2~+6V，是一個邏輯狀態，負電平在-2~6V，是另一個邏輯狀態，另有一個信號地C。在RS485中還有一個使能端，使能端是用于控制發送驅動器與傳輸線的切斷與連接。接收器與發送端作相同的規定，收發端通過平衡雙絞線將AA與BB對應相連。
因?yàn)镽S485是半雙工通信方式，必須有個信號來相互提醒，根據前面說的，其實就是通過使能端來轉換發送和接收的，這個使能端，你也可以認為是一個開關。當開關也就是使能端信號為1時，信號就輸出，當使能端信號是0時，信號就無法輸出。

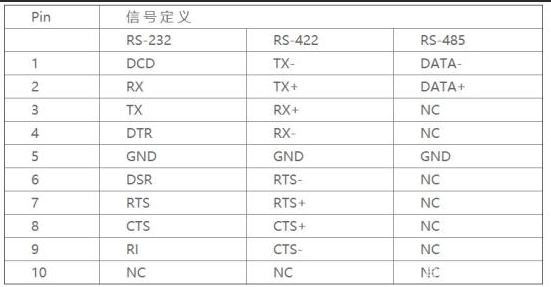

RS485標準物理接口也是9個引腳的，對于引腳定義有不同的標識。
1.英式標識為 TDA(-) 、TDB(+) 、RDA(-) 、RDB(+) 、GND
2.美式標識為 Y 、Z 、 A 、 B 、 GND
3.中式標識為 TXD(+)/A 、TXD(-)/B 、RXD(-) 、RXD(+)、GND
RS485兩線一般定義為： "A、B"或"Date+、Date-" ，也就是我們即常說的485+、485- 。

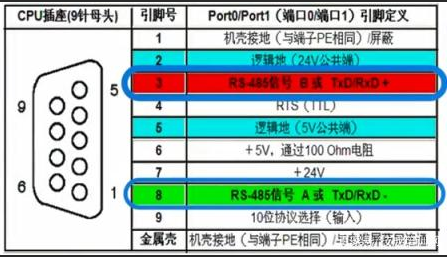

具體還要根據廠家的使用信號針腳而定，有的RS485也可能使用了RTS或DTR等針腳。下面我們就以西門子S7-200PLC中的RS485口來看一下其DB9的引腳定義。
