最初數據是模擬信號輸出簡單過程量，后來儀表接口出現了RS232接口，這種接口可以實現點對點的通信方式，但這種方式不能實現聯網功能，這就促生了RS485。

    RS485通信最大特點就是傳輸速度可以達到10Mb/s以上，傳輸距離可以達到3000米左右。大家需要注意的是雖然485最大速度和最大傳輸距離都很大，但是傳輸的速度是會隨距離的增加而變慢的，所以兩者是不可以兼得的。

串口通訊的物理層
串口通訊的物理層有很多標準，例如上面提到的，我們主要講解RS-232標準，RS-232標準主要規定了信號的用途、通訊接口以及信號的電平標準。

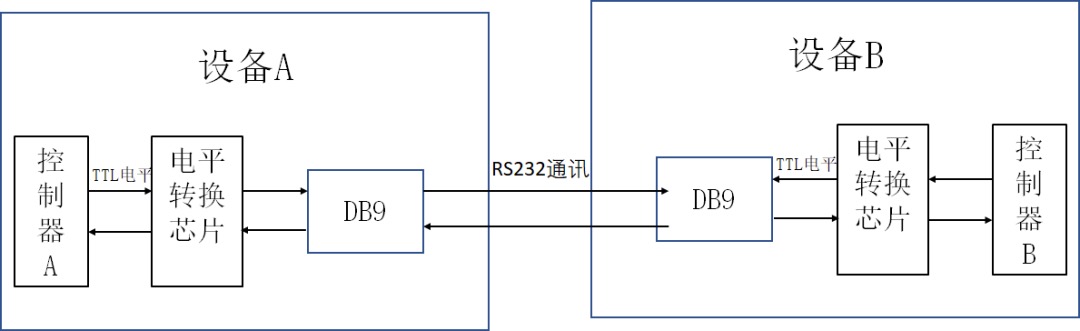

在上面的通訊方式中，兩個通訊設備的”DB9接口”之間通過串口信號線建立起連接，串口信號線中使用”RS-232標準”傳輸數據信號。由于RS-232電平標準的信號不能直接被控制接識別，所以這些信號會經過一個”電平轉換芯片”轉換成控制器能識別的”TTL校準”的電平信號，才能實現通訊。

下圖為DB9標準串口通訊接口：

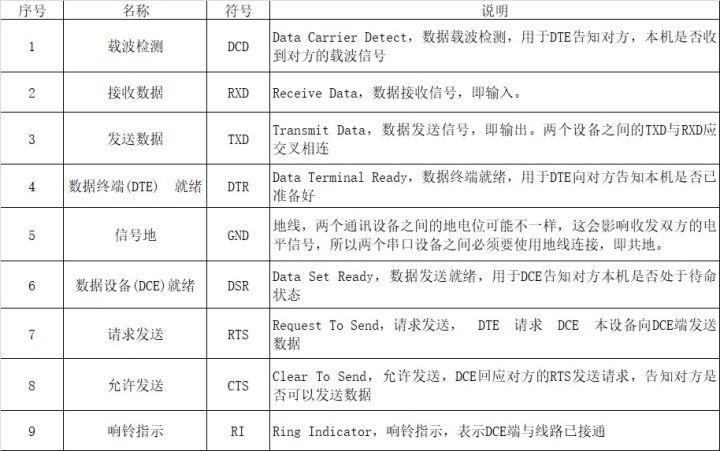

DB9引腳說明：

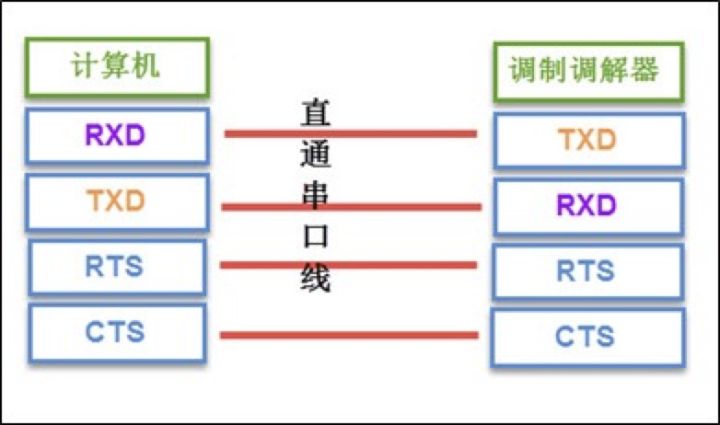

上表中的是計算機端的DB9公頭標準接法，由于兩個通訊設備之間的收發信號(RXD與TXD)應交叉相連，所以調制調解器端的DB9母頭的收發信號接法一般與公頭的相反，兩個設備之間連接時，只要使用”直通型”的串口線連接起來即可。

串口線中的RTS、CTS、DSR、DTR及DCD信號，使用邏輯 1表示信號有效，邏輯0表示信號無效。例如，當計算機端控制DTR信號線表示為邏輯1時，它是為了告知遠端的調制調解器，本機已準備好接收數據，0則表示還沒準備就緒。
波特率
波特率是指數據信號對載波的調制速率，它用單位時間內載波調制狀態改變的次數來表示；

比如波特率為9600bps；代表的就是每秒中傳輸9600bit，也就是相當于每一秒中劃分成了9600等份。

因此，那么每1bit的時間就是1/9600秒=104.1666…us。約0.1ms。既然是9600等份，即每1bit緊接著下一個比特，不存在額外的間隔。兩臺設備要想實現串口通訊，這收發端設置的波特率必須相同，否則是沒辦法實現通訊的。

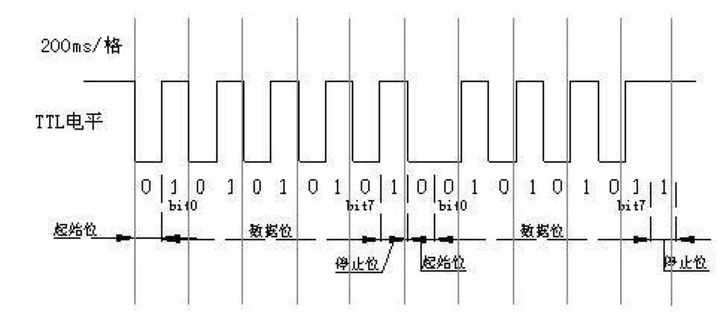

收發波特率一致可以實現通訊：

收發波特率不一致，導致RX端不能正常接收：

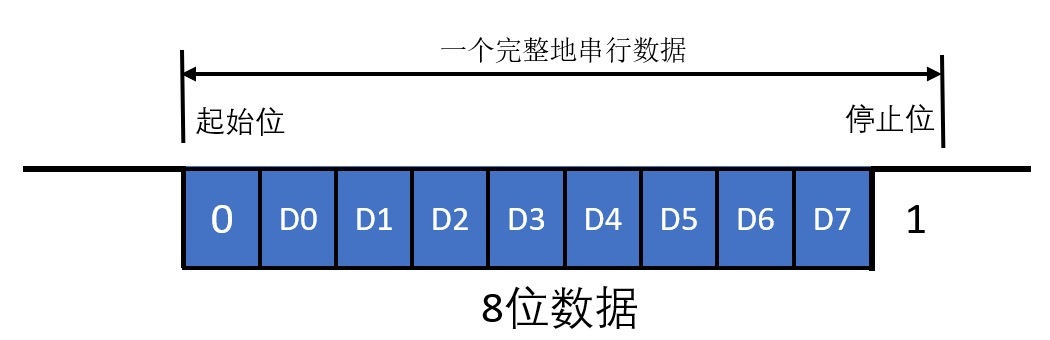

串口通訊的數據結構

起始位： 起始位必須是持續一個比特時間的邏輯0電平，標志傳輸一個字符的開始，接收方可用起始位使自己的接收時鐘與發送方的數據同步。
數據位： 數據位緊跟在起始位之后，是通信中的真正有效信息。數據位的位數可以由通信雙方共同約定。傳輸數據時先傳送字符的低位，后傳送字符的高位。
奇偶校驗位： 奇偶校驗位僅占一位，用于進行奇校驗或偶校驗，奇偶檢驗位不是必須有的。如果是奇校驗，需要保證傳輸的數據總共有奇數個邏輯高位；如果是偶校驗，需要保證傳輸的數據總共有偶數個邏輯高位。
停止位： 停止位可以是是1位、1.5位或2位，可以由軟件設定。它一定是邏輯1電平，標志著傳輸一個字符的結束。
空閑位： 空閑位是指從一個字符的停止位結束到下一個字符的起始位開始，表示線路處于空閑狀態，必須由高電平來填充。
