概述

在現代社會中，智能觸摸屏在工控領域上的作用越來越重要，觸摸屏可以應用于各行各業，觸摸屏增加可視化程度，用于較復雜的控制和顯示。

大彩觸摸屏不僅可以實現相應的參數顯示功能，還可以與PLC（可編程邏輯控制器）進行通訊交互，實現控制功能。這樣，人就可以輕松操控屏幕來實現機械、電路的相應控制，實現人機交互的功能。

系統組成

主要由外圍電路控制系統、顯示系統、主電路控制系統組成。

應用文案

   大彩觸摸屏可以支持和PLC（可編程邏輯控制器）直接通訊，本身屏幕就相當于一個PLC，可以充當主機或者從機的角色。用戶根據需求在組態軟件配置相應的通訊輸出即可輕松實現人機交互功能。

.方案優勢：

相對于市面上傳統的方案，大彩觸摸屏有以下優勢：

① 相對于數碼管、單色屏這些傳統方案，大彩屏幕可以展現出炫彩的效果，給用戶帶來更好的展示效果，將產品的功能展示的淋漓盡致；② 屏幕內嵌有單片機，屏幕可以作為一個PLC，與其他的控制器通過串口實現指令交互，從而輕松完成人機交互功能；③ 屏幕可以支持語音播報功能，可以用清脆的語音播報來替代傳統的蜂鳴器報警聲，這樣在聽覺上也更舒服。

方案實施：

①  通訊連接：

通過232/TTL/485通訊方式，屏幕這邊和主電路控制系統連接，通過modbus RTU協議通訊，對應每個電路的參數采集顯示，并且對應的按鈕可以控制系統連接的外圍電路的開關調節功能以及復雜的控制功能。

②  系統組裝：

系統主要是屏幕對接主電路控制系統，然后主電路控制系統來控制外圍電路系統的輸出以及參數采集；主要是屏幕這邊和主電路控制系統是以串口通訊方式連接，其他外圍電路控制系統相應的電路開關需要一一接好；

③  組態開發：

使用visual TFT軟件來對組態控件的開發，主要原理是將控件和變量關聯起來，以變量的變化來促進控件的聯動變化；用戶只需要配置好相應的modbus設置，例如：從機號、變量地址以及寄存器類型（這個決定相應的功能碼通訊）等參數；還可以定義相應的邏輯處理：即屏幕對應相應的變量變化來調節相應的顯示，同時還有強大的minic以及lua腳本功能來實現二次編程。完成組態開發之后，屏幕和系統控制器對接就可以輕松實現人機交互功能。

恒域威智能屏選型推薦

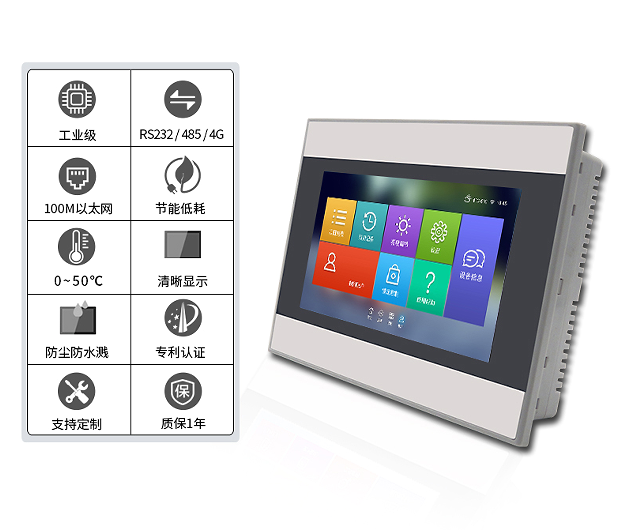

  本次案例主要推薦的系列為F系列的屏幕，市場定位類型為工業型，主打高性價比市場，處理數據速度快，適用于工業類型的環境使用。

  推薦型號：ARM Cortex-A7

Adstar平臺，16位色，800*480分辨率，支持modbus RTU協議控制、語音輸出。
